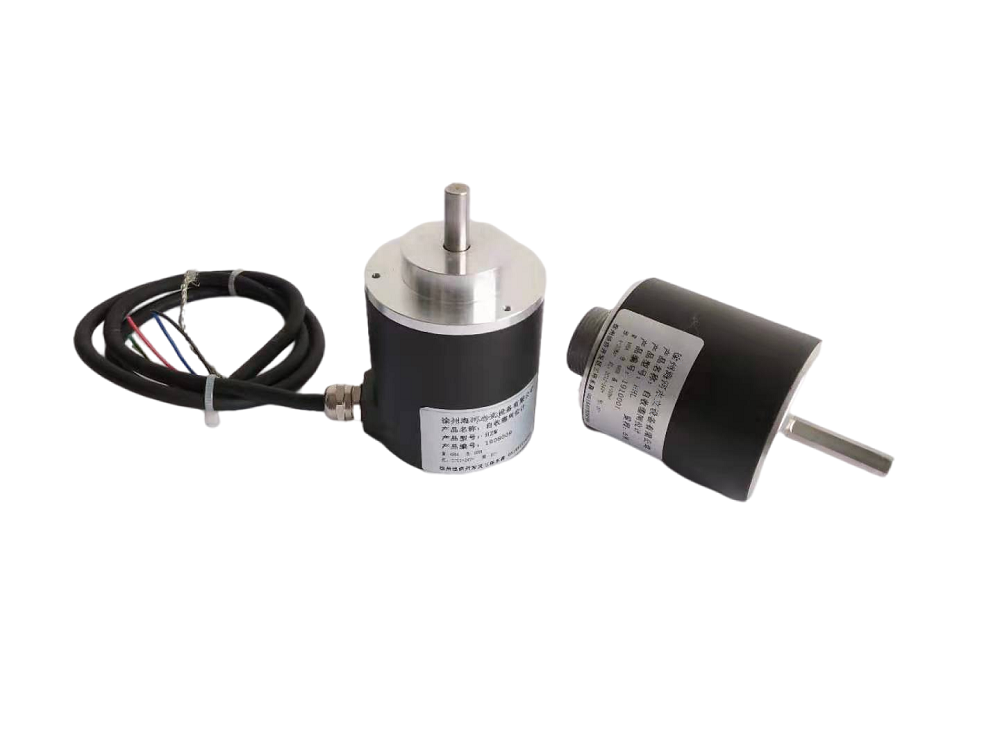

KH.ZWJ型閘位計

KH.ZWJ型閘位計是針對閘門測量的特點，采用光電式或接觸式絕對編碼器，在內部配以精密的變速機構制造而成。其輸出信號有并行格雷碼、串行RS485、4-20mA標準模擬量以及SSI同步串行信號等多種方式供用戶選擇。

功能特點

  • 安裝方便，適應性強，穩定可靠；
  • 集檢測與A/D轉換為一體；
  • 具有斷電記憶跟蹤功能。

應用場景

適合對各類閘門（平板門、弧形門、人字門、門機、橋機等）的起吊高度進行測量，深受廣大水利水電工程技術人員的信賴和好評。

技術參數

本產品的技術指標主要取決于所配編碼器，可選配的編碼器有：光電編碼器、接觸式編碼器或各種進口編碼器。連接方式有偏心軸連接、彈性連接、齒輪連接等。

光電絕對編碼器：
  • 編碼特性：絕對編碼，每周1024組編碼，連續64周（即1024*64）；
  • 工作電壓：DC12-24V；

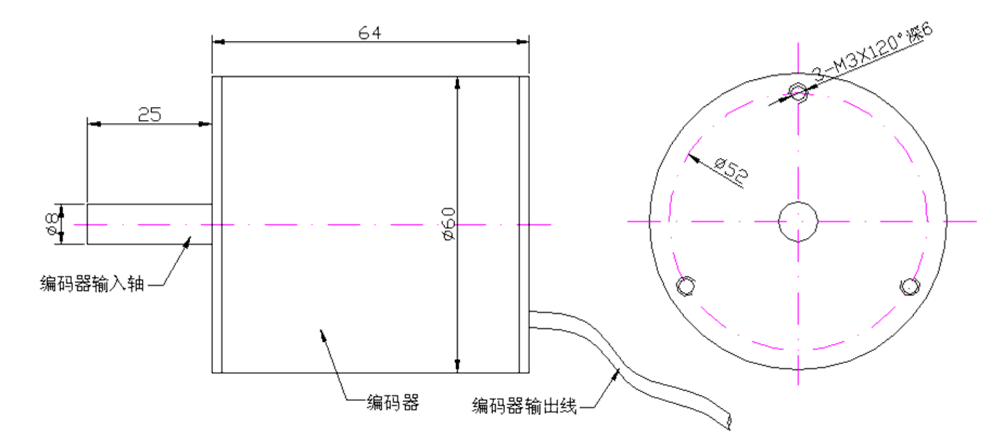

  • 外型尺寸：主體直徑60，長64，詳見圖1；
  • 使用環境溫度：-20℃～+75℃（不結露） ；
  • 保存環境溫度：-25℃～+80℃；
  • 消耗電流：≤70mA（輸出信號、供電電壓不同，影響功耗）；
  • 防護等級：IP64；
  • 輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號。
接觸式編碼器：
  • 編碼特性：每周128組編碼，連續64周（即128*64）；
  • 工作電壓：不大于DC30V；

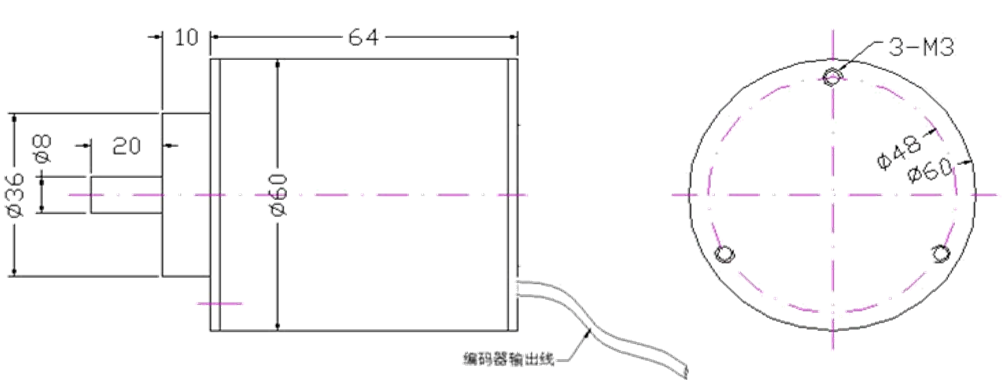

  • 外型尺寸：見圖2；
  • 使用環境溫度：-20℃～+75℃（不結露） ；
  • 保存環境溫度：-25℃～+80℃；
  • 消耗電流：≤40mA（譯碼電路回路決定）；
  • 防護等級：IP64；
  • 輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號。
